Из переписки в личке на форуме Autodesk Community

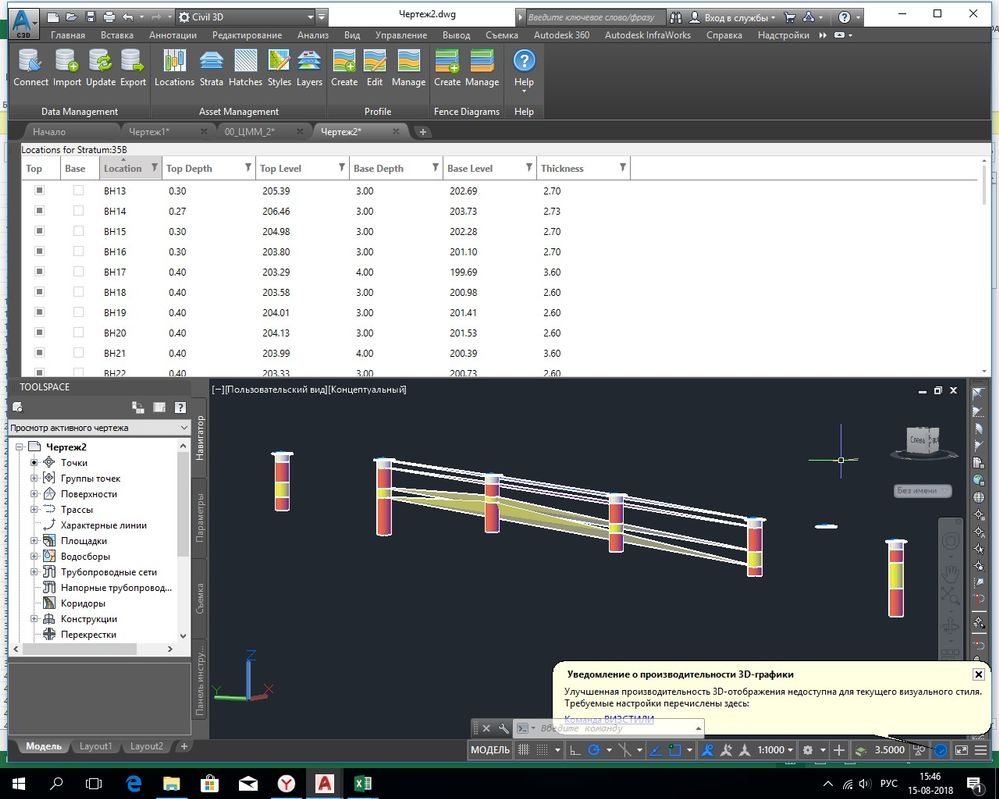

Здравствуйте, Сергей. При построении зд тел во вкладке страта, почему то захватывает только 4 скважины вместо 56.
плюс, из всех 4 слоев только 3 отображаются. Знаете в чем проблема?Возможно такое что не хочет строить поверхности по трассе? так как скважины расположены вдоль трассы. Заранее спасибо

Приветствую!

Да, по линейно-протяженному объекту и в GeoTechnical module и штатными средствами Civil 3D просто так только по скважинам не построить поверхности - ведь они состоят из треугольников, которые вершинами опираются на точки скважин. Необходимо сделать параллельные осевой (по точкам скважин) линии смещения влево и вправо.

Я обычно использую GeoTechnical module для площадных объектов, а с линейными работаю базовыми средствами Civil 3D (Загружаю геологию точками COGO, строю по ним характерные линии, если геология сложная - то сначала отрисовываю профили, а потом создаю по трассе-профилям характерные линии, делаю новые характерки со смещением влево и вправо на своих площадках, формирую по структурным линиям поверхности, для красоты по поверхностям сажаю кружочки с центром в координатах скважин и строю по ним 3d солиды)

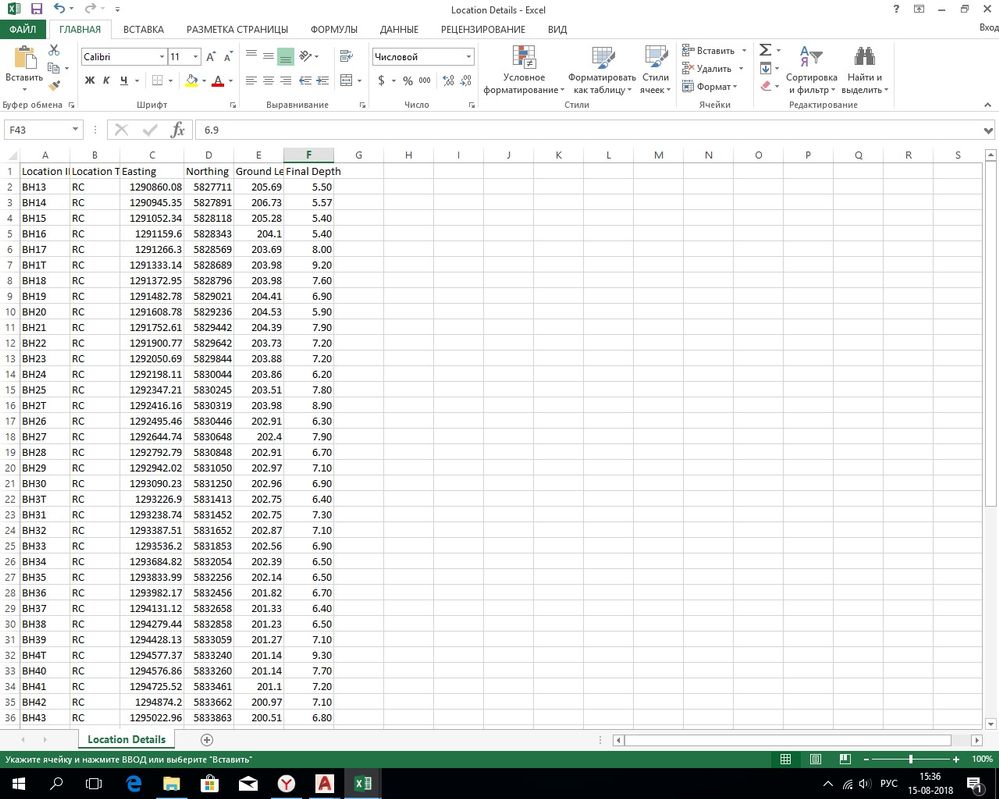

С GeoTechnical module можно попробовать так - отредактировать входной файл, добавить в него копии скважин с определенными в civil3d координатами, смещенными влево и вправо. После этого поверхности должны построится.

Такие поверхности нужно будет еще обрезать по линии выхода на существующий рельеф для корректности:
